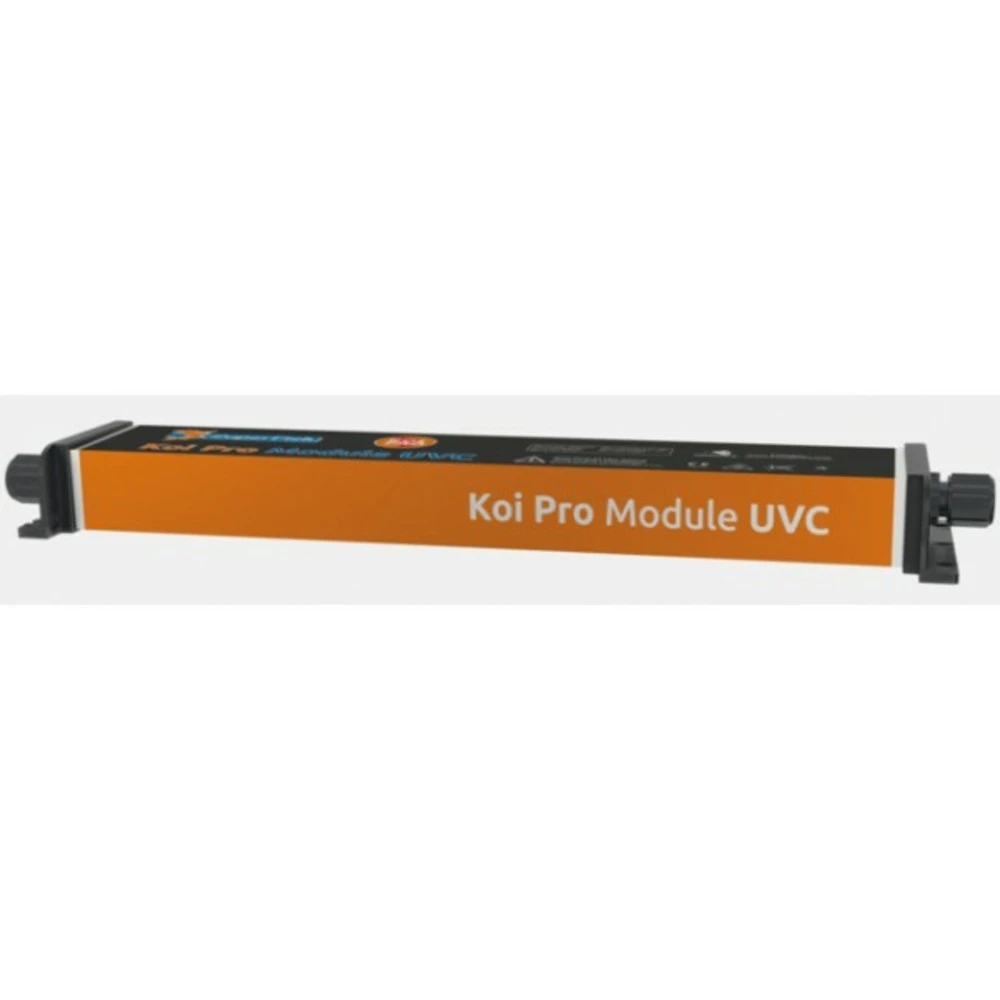

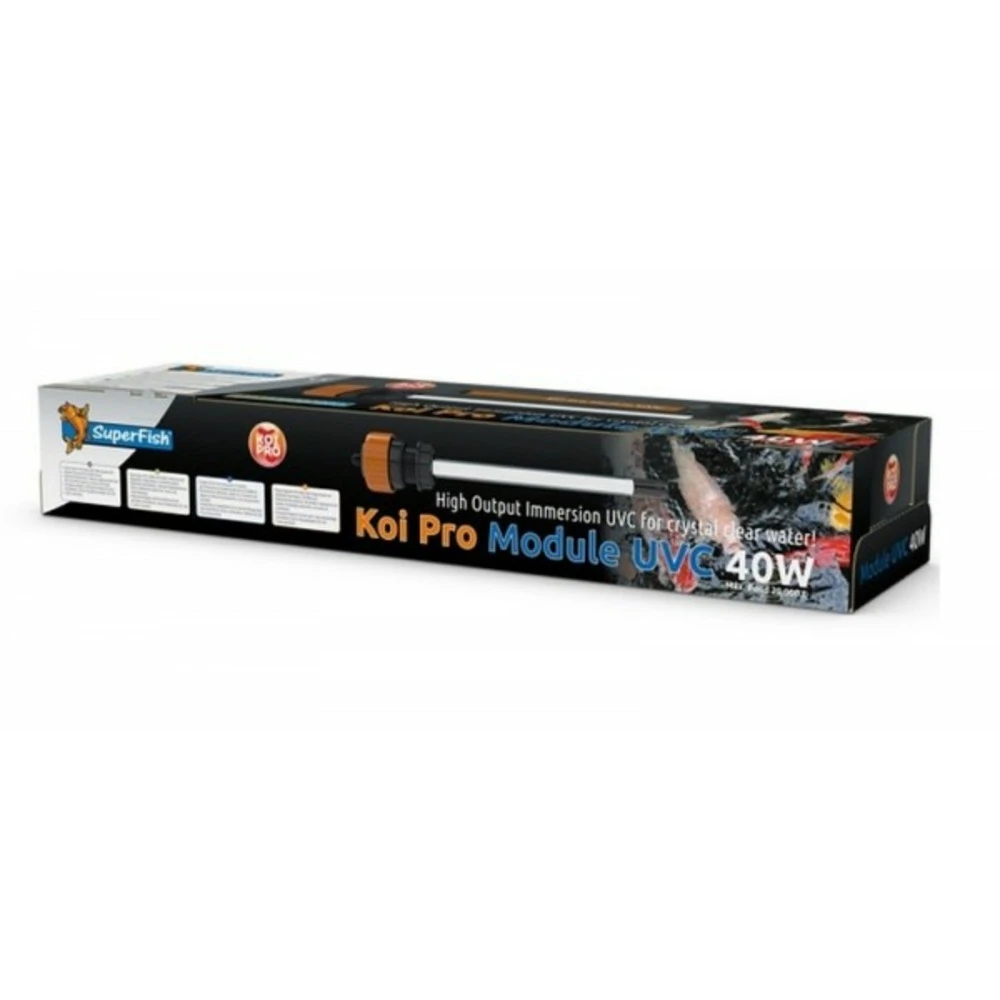

Sf Koi Pro Module 40w Immergeable

Uv immergé pour filtre de bassin
uv pour filtre de basin de jardin
déterminez l’emplacement de l’appareil uvc dans le filtre.
Il doit se trouver sous le niveau d’eau du filtre et suffisamment d’eau doit pouvoir passer y circuler.
L’espace doit être suffisant pour le quartz (± 35 cm).

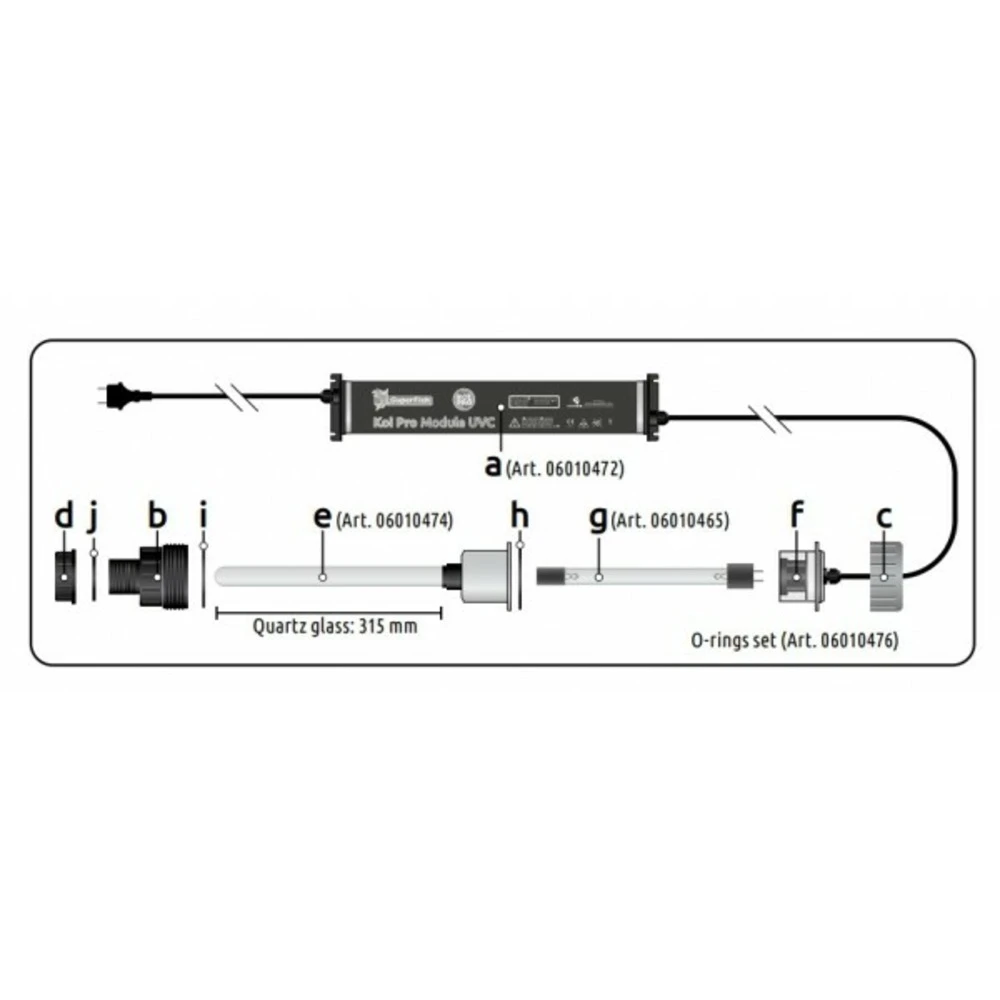

• percez un trou de 50 mm de diamètre, à l’endroit désiré, dans la paroi du filtre.
• desserrez l’écrou autobloquant (c) du raccord (b).
• desserrez l’écrou de fixation (d) du raccord.
• insérez le raccord dans le trou, en veillant à ce que le joint torique (j) se trouve entre le raccord et la paroi du filtre (à l’extérieur du filtre). • resserrez l’écrou de fixation (d) sur le raccord à l’intérieur du filtre, afin qu’il soit bien en place. Fig. C retirez avec précaution la lampe uv (g) de l’emballage et insérez la lampe uv dans le culot (f).

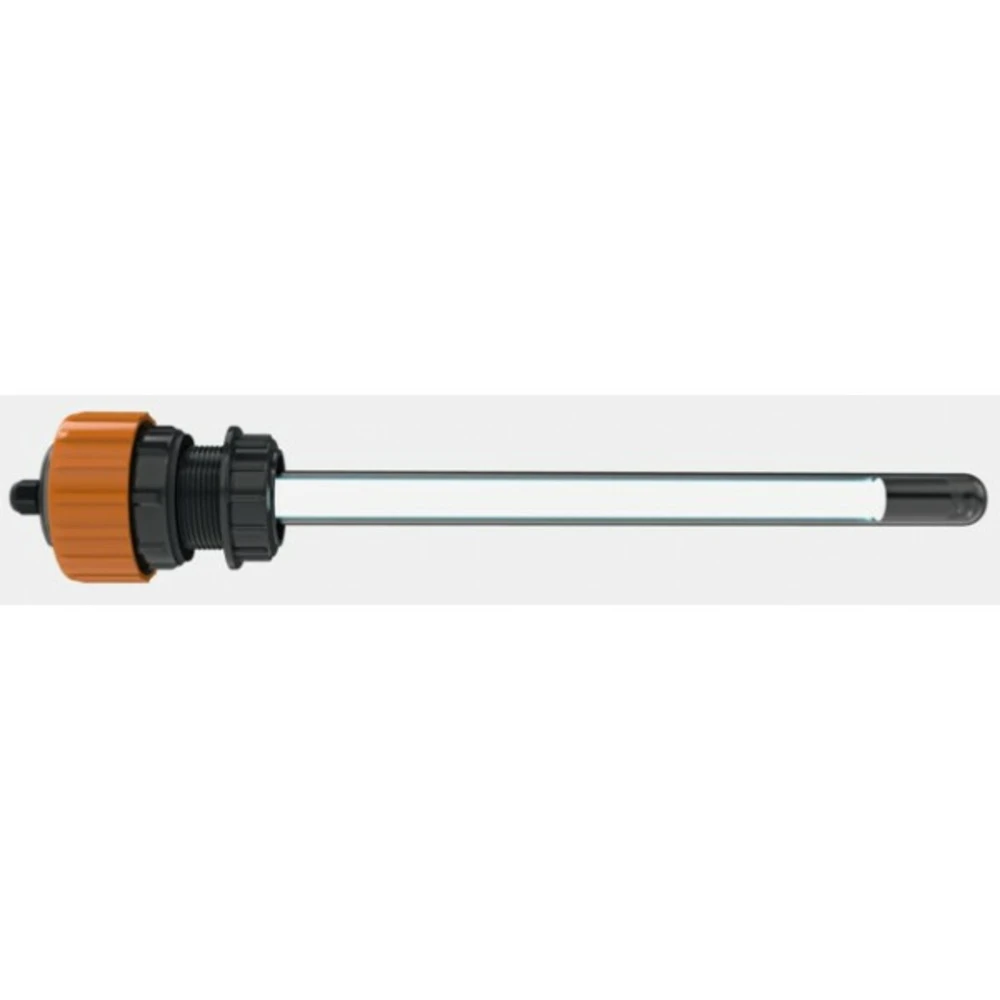

• déballez le quartz (e) et placez le joint torique (h) correctement dans le haut du quartz.
• faites glisser avec précaution la lampe et le support de lampe dans le quartz (e). Assurez-vous que le microinterrupteur soit opérationnel dans son renfoncement. Le micro-interrupteur est une sécurité supplémentaire, il assure que la lampe uv est toujours éteinte automatiquement lors du démontage (au cas où vous avez oublié d’éteindre la lampe uv).
• faites glisser le joint torique (i) sur la partie plastique du quartz et faites glisser avec précaution l’ensemble dans le raccord.
• veillez à ce que le joint torique (i) reste en place entre le bord de l’adaptateur et le quartz.
• vissez l’écrou (c) à la main sur le raccord, afin qu’il soit bien en place.
• assurez-vous que l’ensemble ne présente pas de fuites
